1. Быстрая оценка тепловой мощности помещений, исходя из вставленного на рисунок помещеня и данных по умолчанию, определенных в программе для модуля FC.
2. Модуль FC позволяет выполнять расчет фрагментов системы сразу после их нарисования и таким образом проверять правильность их описания, благодаря чему способ проектирования становится более быстрым, простым и контролируемым. После указания всех данных конструкции системы получаем результат полного расчета.
3. Возможность подбора элементов системы без необходимости чертения полной структуры системы при условии, что будут указаны необходимые данные для подбора этих элементов (это касается модулей СО, СС, H2O):

• Предварительный подбор отопительных приборв исходя из мощности и внутренней температуры помещения, а также параметров по умолчанию подающего теплоносителя (касается СО).
• Подбор диаметра трубопровода исходя из нужного расхода проектируемого потребителя, или точки водоразбора (касается СО, СС, H2O).
• Быстрый подбор напольных отопительных приборов на основании анализа параметров помещений (касается СО).
• Возможность выполнения гидравлического расчета вместе с регулированием нарисованного фрагмента системы (касается СС, СО, H2O).

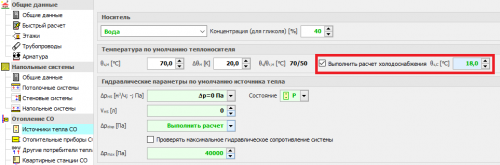

4. Усовершенствования в процессе проектирования поверхностных систем с использованием быстрого калькулятора, который позволяет также определять эффективность охлаждающих поверхностных отопительных приборов в системах, которые работают в режиме переключения (отопление/охлаждение) (в целях предварительного определения охлаждения модули СС и СО должны быть активными).

КАК ВОСПОЛЬЗОВАТЬСЯ ПРОГРАММОЙ 7.3

Новый модуль быстрого расчета (FC, Fast Calculations) в программе Audytor SET позволяет проектировать систему в упрощенном виде, а также способствует созданию профессиональных проектов.

В режиме профессионального проектирования элементы упрощенного проекта могут быть использованы для ускорения и облегчения процесса проектирования (быстрое определение потерь тепла при отсутствии результатов из программы OZC, выбор концкпции отопления помещений и т.д.).

Как упрощенный, так и детальный профессиональный проекты, сохраняются в одном и тем же файле, что облегчает дальнейшую работу с проектом.

ПОДРОБНЕЕ

В версии 7.3 добавлена ​​функция, позволяющая в упрощенном виде оценить тепловую нагрузку помещений по нескольким основным параметрам.

Благодаря этой функции проектировщик может выбрать подходящий способ обогрева помещения и узнать, какие отопительные приборы следует использовать в помещении.

Предложенную программой поверхностную систему можно вставить на рисунок плана помещения.

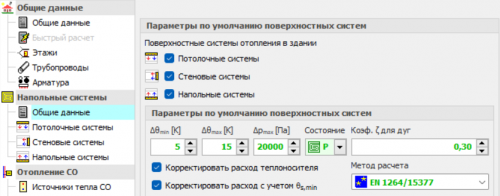

Во время выполнения быстрого расчета программа подбирает мощность радиаторов и диаметры трубопроводов, даже если мы не вводили источник тепла. Из общих данных программа наследует параметры отдельно для системы с отопительными приборами, отдельно для теплого пола и она размещает виртуальный источник на итоговом рисунке.

Данная функция позвоялет выполнять текущий расчет группы напольных отопительных приборов во время их проектирования, еще перед полным расчетом всей системы. Благодаря этому решению можно проверять влияние заданных данных на результаты расчета (напр., температура подающего теплоносителя, конструкция напольного отопительного прибора, диаметр трубопроводов, шаг укладки трубопроводов, разделение напольного отопительного прибора на несколько контуров и т.д.)

Функция быстрого расчета напольных отопительных приборов позволяет определить:

• допускаемый диапазон температуры подающего теплоносителя для определенных отопительных приборов,
• предельную температуру подающего теплоносителя для определенной группы отопительных приборов,
• рекомендуемого деления спиралей в целях обеспечения условий максимального гидравлического сопротивления и максимальной длины трубопроводов,
• рекомендуемого деления спиралей в целях ограничения дифференциации сопротивлений между спиралями, а также облегчения выполнения гидравлического баланса системы.

В обновленной версии программы расширены опции автоматического рисования контуров напольного отопительного прибора. Пользователь может выбрать один из способов рисования контура:

• по часовой стрелке,
• против часовой стрелки,
• меандром.

Кроме этого пользователь может редактировать (корректировать) форму контура, созданную программой.

Программа имеет измененное графическое оформление, которое касается как стиля, так и расположения окон. Все это позитивно сказывается на их читабельности.

Программа работает в системах MS Windows (10, 11) 32 – и 64- разрядные.

Минимальные системные требования:

• Процессор 1200 Мгц,
• Оперативная память 4 ГБ,
• Цветной монитор с разрешением как минимум 1024х768,
• 2 ГБ свободной памяти на жестком диске,
• Графическая карта с поддержкой OpenGL как минимум версия 2.0:
        все современные видеокарты должны отвечать минимальным системным требованиям;
