Audytor OZC



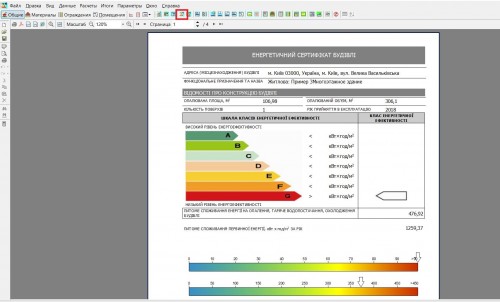

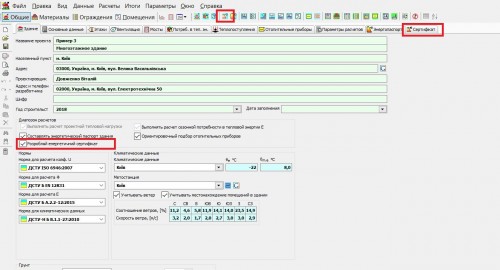

Audytor OZC – это настоящая революция в тепловых расчетах зданий. Для ввода конструкции здания в графическом режиме потребуется значительно меньше времени, чем для ввода информации в таблицы.

В программе учтены требования для расчета климатических данных в соответствии с новой редакцией СП 131.13330.2018 «Строительная климатология».

Фирма SANKOM Sp. z o.o. сообщает, что с 01 ноября 2017 года происходит разделение программ Audytor OZC 6.9 и Ayudytor CO 6.0 на версии Basic и Pro.

 Отличие версии Pro от Basic заключается в возможности импорта модели здания из программы Autodesk® Revit®в программу Audytor OZC 6.9 Pro и экспорта запроектированной системы из программы Audytor СО 60 Pro в программу Autodesk® Revit®. Файлы, созданные в версиях Basic, будут открываться в версиях Pro.

Главные преимущества программы заключаются в ее повышенной функциональности. Приложение оснащено рядом полезных функций в т.ч. функцией автоматической вставки полов, крыш и зон помещений, а также функциями, которые облегчают связывание строительных ограждений. Программа дает возможность выполнять автоматический расчет объема помешений, даже тех со сложной формой, напр., расположенных на чердаке.

Новые функции программы 7.0

  • Возможность импорта и экспорта рисунков в формате DWG 2018
  • Система запасных копий файлов с данными



Программа Audytor OZC 7.0 работает совместно с программой Audytor SET.

В связи с новым форматом графических подоснов итоги расчета, полученные в этой программе, не смогут быть загружены в прежние версии программ СO и H2O.

Импорт и экспорт рисунков в формате DWG 2018

Программа снабжена новейшим модулем для совместной работы с файлами DWG и DXF.

Новые функции данного модуля:

  • подгрузка рисунков DWG и DXF в новейшей версии (до версии 2018 включительно),
  • поддержка текстов в UNICODE обеспечивает корректное отображение большинства символов,
  • экспорт рисунков в форматах: DWG 2000, DWG 2004, DWG 2010, DXF 2000, DXF 2004, DXF 2007,PDF, SVG, CGM, HPHL, SWF,
  • оптимизация отображения сложных рисунков, благодаря функции упрощенного отображения,
  • более реалистичный экспорт рисунков в файлы DXF и DWG,
  • сохранение растровых рисунков в файлы DXF и DWG.
  • более удобное управление слоями рисунка

Как это работает...



Возможность загружать трехмерную расчетную модель здания непосредственно из программы Autodesk Revit

Данная функция позволяет импортировать модель здания из программы Autodesk Revit 2016 – 2018 в программу Audytor OZC. Программа Autodesk Revit дает возможность экспортировать модель здания в формат gbXML. Для того, чтобы файл gbXML соответствовал требованиям программы Audytor, необходимо использовать специальный плагин для программы Autodesk Revit – плагин Audytor gbXML. В зависимости от количества указанных данных в программе Autodesk Revit модель после ее переноса в программу Audytor может быть почти полной. В программе Audytor OZC необходимыми действиями могут оказаться группировка помещений и определение функций отдельных помещений. Импортированную модель здания можно проверить, использую трехмерную модель здания.

Новости в программе Audytor OZC 6.9 Pro

  • возможность загружать трехмерную расчетную модель здания непосредственно из программы REVIT 2016, 2017, 2018, 2019 с помощью бесплатного плагина Audytor gbXML,
  • механизм проверки корректности загруженной модели здания и автозаполнения необходимых данных для выполнения теплового расчета.



Версия 5.0

Программа, помогающая выполнять расчет теплопотерь как отдельных помещений в здании, так и всего здания.

Расчеты в программе Audytor OZC выполняются в соответствии со следующими европейскими строительными нормами и правилами:

  • PN-EN ISO 6946 «Строительные компоненты и элементы здания. Термическое сопротивление и коэффициент теплопередачи. Метод расчета»
  • PN-EN ISO 13370 «Тепловые свойства зданий – Теплообмен через грунт – Методы выполнения расчета»
  • PN-EN ISO 14683 «Тепловые мосты в зданиях – Линейный коэффициент теплопередачи – Упрощенные методы и ориентировочные значения»
  • PN-EN 12831 «Системы отопления в зданиях. Метод выполнения проектной тепловой нагрузки»
  • PN-82/B-02403 «Отопление. Расчетные наружные температуры»

Содержащиеся в действующих европейских и польских нормах и правилах методики расчетов во многих случаях являются очень сложными. Чаще всего они включают в себя малосущественные детали и кроме того они насыщены ошибками.

Многолетний опыт нашей фирмы, а также нашего коллектива, разрабатывающего программное обеспечение (ядро фирмы составляют сотрудники и выпускники Института отопительной техники и вентиляции Варшавского политехнического института), дал возможность разработать программу, которая, с одной стороны, позволяет выполнять тепловые расчеты объектов в соответствии с действующими нормами, и, с другой стороны, освобождает инженеров-проектировщиков от необходимости погружаться в сложные и запутанные нормы и правила.

Наш многолетний опыт позволил нам устранить многие ошибки, содержащиеся в нормах и правилах, а также ввести дополнительные расширения расчетных методов, увеличивающих гибкость программы.



Несмотря на сложные расчетные методы и огромное количество информации, необходимой для ввода в целях выполнения расчетов, примененные в программе решения сокращают время, требуемое на подготовку проекта.

Наша программа оснащена также расширенной диагностической системой, обнаруживающей ошибки, а также системой, интерпретирующей полученные итоги расчетов.

Все это, в сочетании с интуитивно понятным и наглядным процессом ввода данных, помoгает инженеру-проектировщику справиться с запутанным процессом выполнения расчетов, который гарантируют нам новые, мягко говоря, не очень удачные нормы и правила.

Программа позволяет:

  • выполнить расчет коэффициентов теплопередачи U для стен, полов, кровель и совмещенных покрытий, а также ограждений с неоднородной структурой,
  • создавать графики распределения температур и парциального давления водяного пара в ограждениях,
  • выполнять расчет проектной тепловой нагрузки для отдельно взятых помещений, квартир, зон, а также всего здания согласно старой и новой нормам,
  • автоматически пересчитывать теплопотери помещений и всего здания в случае изменения конструкции (изоляционной способности) строительных ограждений,
  • выполнять тепловые расчеты зданий, оснащенных различными вентиляционными системами (вместе с системами рекуперации и рециркуляции воздуха),
  • по желанию проектировщика производить предварительный подбор размеров отопительных приборов по помещениям.

В версии 5.0 введены следующие изменения по сравнению с версией 3.0

  • Программа Audytor OZC 5.0 выполняет расчет проектной тепловой нагрузки здания (потребности в тепле) согласно нормам PN-B 03406 и PN-EN 12831
  • Введена номенклатура параметров расчета в соответствии с нормой PN-EN 12831
  • Программа выполняет расчет коэффициента теплопередачи многослойных ограждений только в соответствии с нормой PN-EN ISO 6946
  • Добавлена функция подробного расчета баланса вентиляционного воздуха в здании
  • Улучшен расчет тепловых мостов благодаря использованию автоматической системы определения мостов, находящихся в данном помещении
  • Введена функция автоматического генерирования линейных тепловых мостов
  • Введена текущая проверка данных, в связи с чем уже на этапе ввода параметров для расчета пользователь информируется о возможных ошибках
  • Добавлена возможность определения минимальной разницы температуры, для которой программа выполняет расчет теплопередачи через ограждения, а также минимальной дежурной проектной температуры 20°C или большей при расчете теплопотерь в соседние группы помещений.
  • Добавлена возможность определения параметров по умолчанию, характеризующих здание, напр., отопительный прибор по умолчанию в помещении, благодаря чему нет необходимости вносить данные по ним в очередных этапах ввода данных
  • Добавлена возможность форматирования таблиц с итогами, благодаря опциям выключения отдельных столбцов и строк.
  • Расширенные возможности форматирования печати проекта. Добавлены новые параметры и возможности более точного подбора элементов, выводимых на печать
  • Добавлена функция генерации графика распределения парциального давления для строительных ограждений
  • Унифицирована структура каталожных данных, благодаря использованию окна типа Каталог, добавлена возможность фильтрации каталожных данных и улучшена функция поиска элементов каталога.
  • В каталоге помещения введена возможность определения структуры здания. Ускорен процесс ввода данных благодаря применению принципа наследования элементов здания
  • Добавлена функция копирования, переноса помещений либо целых ветвей дерева структуры здания
  • Добавлены таблицы ведомостей этажей, зон здания, а также групп помещений, чтобы дать возможность проведения подробного анализа итогов расчета
  • Улучшен метод ввода данных о строительных ограждениях, находящихся в помещениях. Добавление внутреннего ограждения в одном из помещений вызывает его автоматическое добавление в соседнее помещение.
  • Добавлена возможность свободного переключения между данными для расчета и итогами, благодаря использованию вполне оконной среды работы
  • Улучшено обслуживание таблиц с итогами расчетов.
  • Возможность выполнения расчета коэффициента теплопередачи для ограждений с неоднородной структурой
  • Новое графическое оформление программы, соответствующее действующим стандартам интерфейса пользователя
  • Учет теплового моста типа пол по грунту
  • Добавлена закладка Параметры расчетов, в которой находятся подзакладки с рядом опций, позволяющих вводить коррективы в расчеты, выполняемые программой
  • Добавлена панель навигации для таблиц с итогами расчетов помещений
  • Добавлена возможность учета в расчетах грунтовых теплообменников
  • Добавлены новые типы помещений в таблице гигиенических требований
  • Возможность определения минимального количества удаляемого воздуха в виде количества воздухообменов в таблице гигиенических требований
  • Добавлены новые опции исправления ошибок, содержащихся в нормах



Склеивание и масштабирование рисунка

Programy OZC (od wersji 6.0) i CO (od 4.0) oraz wszystkie programy SET są wyposażone są w funkcję Graficznego tworzenia modelu budynku. Funkcja ta daje możliwość narysowania modelu budynku. Dla ułatwienia rysowania do programu można wczytać plik z podkładem rysunkowym. Wczytywany plik może pochodzić z zewnętrznego programu do tworzenia rysunków technicznych (np. DWG), lub z zeskanowanego rysunku (np. JPG). Zeskanowany rysunek może być podzielony na kilka plików. Rysunki zeskanowane do kilku plików przeważnie nie trzymają skali wystarczająco precyzyjnie. Mogą być również obrócone względem siebie o niewielką liczbę stopni.

Funkcja sklejania rysunków pozwala na szybkie sklejenie i zeskalowanie wielu zeskanowanych rysunków w różnych rozmiarach i obróconych względem siebie w jeden.

Система запасных копий файлов с данными

Программа снабжена механизмом автосохранения запасных копий проекта (даже 8 файлов).

Запасные копии файлов с данными создаются при каждом сохранении данных, причем новые файлы пересохраняются таким образом, чтобы от каждого этапа работ над проектом сохранялась одна копия файла.

Данная функция позволяет восстановить файл даже в ситуации, когда последние версии файла были пересохранены или повреждены.

Системные требования

Программа работает в системах MS Windows (Vista, 7, 8, 8.1, 10) 32 – и 64- разрядные.

Минимальные системные требования:

  • Процессор 1200 Мгц,
  • Оперативная память 1 ГБ,
  • Цветной монитор с разрешением как минимум 1024х768,
  • 200 МБ свободной памяти на жестком диске,
  • Графическая карта с поддержкой OpenGL как минимум версия 2.0:
          все современные видеокарты должны отвечать минимальным системным требованиям; видеокарты, интегрированные с материнской платой: как минимум GMA 500;

Системные требования для 3D-редактора

Требования по разрешению экрана (по вертикали):
- мин. 768 пикс.,
- для удобной работы достаточно – 900 пикс.,
- для большого комфорта – 1080 пикс.


Требования по настройкам системных шрифтов:
- Windows Vista, 7, 8 - шрифт «мелкий 100% (по умолчанию)»,,
- Windows XP - шрифт «обычный».

Видеокарта с поддержкой OpenGL:
- как минимум версия 2.0,
- для комфортной работы версия 3.3и выше.


Как узнать какая у меня видеокарта?
- Windows Vista, 7, 8: Панель управления/Система и безопасность/Система/Оборудование/Диспетчер устройств/Видеоадаптеры,
- Windows XP: Панель управления/Система/Диспетчер устройств/Видеоадаптеры.

Нерекомендуемые видеокарты, которые не поддерживают технологию OpenGL 2.0 (по данным производителей). 3D-редактор не будет работать с этими видеокартами:



ATI/AMD:
- ATI Rage
- Original "ATI Radeon", jak i Radeon DDR, Radeon 7000, Radeon VE, LE,
- Mobility Radeon 7500, 9000
- Radeon 8500, 9000, 9200 and 9250.

Nvidia:
- Riva, Riva TNT 1 i 2, Vanta,
- GeForce256, GeForce2, GeForce3, GeForce4, GeForce FX
- Quadro
- Quadro NVS (50, 100, 200, 210S, 280)

Intel:
- Intel740
- Extreme Graphics (1-2)
- GMA 900, 950
- GMA 3100, GMA 3150
- HD Graphics (Rok 2010)
- HD Graphics (CPU Sandy Bridge) (Rok 2011)
- HD Graphics 2000
- HD Graphics 2500
- HD Graphics 3000
- HD Graphics P3000
и большинство интегрированных видеокарт

Карты с поддержкой OpenGL 2.0

ATI/AMD:
- Mobility Radeon 9600, 9700
- Radeon X300, X550, X600
- Radeon X700–X850.
- Radeon X1300–X1950

Nvidia:
- GeForce 6 (GeForce 6xxx)
- GeForce 7 (GeForce 7xxx)
- Quadro FX Series
- Quadro FX (x300) Series
- Quadro FX (x400) Series
- Quadro FX (x500) Series
- Quadro NVS 285

Intel:
- GMA 500
- GMA 600
- GMA 3000
- GMA 3600
- GMA 3650
- GMA X3000 - X3500
- GMA 4500
- GMA X4500
- GMA X4500HD
- GMA 4500MHD


Карты с поддержкой OpenGL 3.3:

ATI/AMD:
- Radeon HD 2000 series.
- Radeon HD 3450-3650, Radeon Mobility HD 2000 and 3000 series.
- Radeon HD 3690-3870.
- Radeon HD 4000 series.
- FireStream

Nvidia:
- GeForce 8 (GeForce 8xxx)
- GeForce 9 (GeForce 9xxx)
- GeForce 100 Series
- GeForce 200 Series
- GeForce 300 Series
- Quadro FX (x600) Series
- Quadro FX (x700) Series
- Quadro FX (x800) Series
- Quadro NVS (290 - 300)

Intel:
- HD Graphics 4000
- HD Graphics P4000
- HD Graphics 4200
- HD Graphics 4400
- HD Graphics 4600
- HD Graphics 5000
- Iris Graphics 5100
- Iris Pro Graphics 5200

OpenGl 4.2
- FirePro Workstation
- FirePro Server

OpenGl 4.3и выше
ATI/AMD:
- Radeon HD 5000 series
- Radeon HD 6000 series
- Radeon HD 7000 series
- Radeon HD 8000 series
- Radeon HD 9000 series

Nvidia:
- GeForce 400 Series
- GeForce 500 Series
- GeForce 600 Series
- GeForce 700 Series
- Quadro x000
- Quadro Kxxx Series
- Quadro NVS (310 - 510)



Источник - Википедия:

Видеокарты с чипсетом AMD

Видеокарты с чипсетом Intel

Видеокарты с чипсетом nVidia
